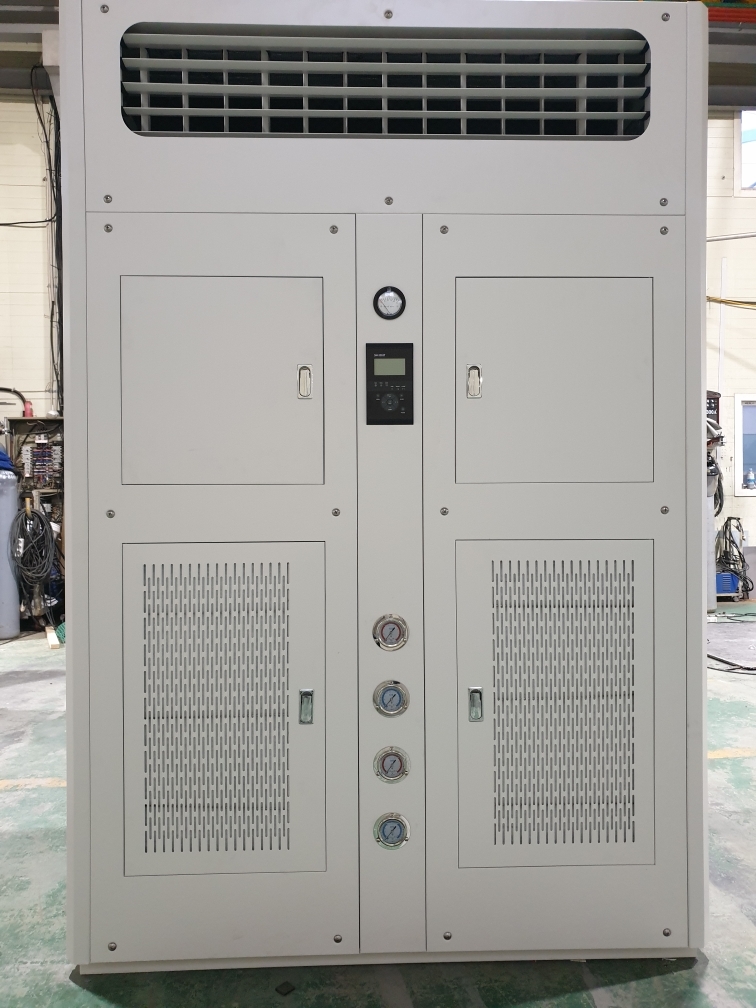

A.C.U (Air Clean Unit)

AIR CLEAN UNIT 특징

온도,습도 컨트롤 기능이 우수하여 별도의 항온항습 시설이 필요없으며 LOW NOISE FAN의 사용으로 기기소음이 적다.
공조기가 UNIT화 되어 DUCT공사가 불필요하며, 기존건물에 CLEAN ROOM 설비가 간단하며 공사기간 단축 및 설비비가 저렴한 장점이 있다.

AIR CLEAN UNIT 표준사양

* 가로로 스크롤 할 수 있습니다.

MODEL구분 ACU-3R/T ACU-5R/T ACU-6R/T ACU-7.5R/T ACU-10R/T ACU-15R/T ACU-20R/T
전원 3PH, 220/380/440V, 50/60Hz
사용냉매 R-22
냉방능력(Kcal/h) 8,100 13,500 16,200 20,250 27,000 40,500 54,000
난방능력(Kcal/h) 6,880 8,600 10,320 12,040 17,640 0,640 24,080
압축기(호칭출력kW) 2.24 3.73 2.24*2EA 5.6 3.73*2EA 5.6*2EA 7.5*2EA
BLOWER 출력(kW*EA) 0.75kW 0.75kW 1.5kW 1.5kW 0.75kW*2EA 1.55kW*2EA 2.2kW*2EA
풍량(Cmm) 35 50 80 80 100 160 220
히터 형식 Aero fimmes tube
용량(kW*step) 8kW(4*2) 10kW(2.5*4) 12kW(3*4) 14kW(3.5*4) 16kW(4*4) 24kW(6*4) 28kW(7*4)
MAIN FILTER HEPA FILTER : D. O. P 99.97% 0.3μm
PRE FILTER 부직포
가습기 형식 Pan Type / 전자전극봉식
가습량 4 5 6 7 8 10 12
내장부품 MICOM CONTROLLER, 전자변, 팽창변, SIGHT GLASS, FILTER DRIER, EHC.
PIPING
SIZE		 REF. GASS 19.05 22.22 19.05*2EA 22.22 22.22*2EA 22.22*2EA 28.58*2EA
LIQUID 9.52 12.7 9.525*2EA 15.88 12.7*2EA 15.88*2EA 15.88*2EA
DRAIN 25A 25A 25A 25A 32A 32A 32A
HUMIDIFIER 9.52 9.52 9.52 9.52 9.52 9.52 9.52
WATER PIPING
UNIT
SIZE		 WIDTH mm 800 1,000 1,200 1,200 1,400 1,800 1,800
DEPTH mm 750 750 800 800 800 800 800
HEIGHT mm 2,300 2,300 2,300 2,300 2,300 2,300 2,300

STANDARD SPECIFICATION

* 가로로 스크롤 할 수 있습니다.

MODELSPEC SM-ACU30 SM-ACU50 SM-ACU75
처리풍량 30CMM 50CMM 75CMM
FITER Pre A.F.I 85% 이상
HEPA 0.3㎛ 99.97% 이상 (D.O.P Test)
재질 Unit Bake-finished steel
Air outlet Steel molbe louver, back-finished
Air inlet Steel fixed louver, back-finished
도장색 Ivory
전원 공급 3Ø x 220/380V x 60Hz
장비외형크기 800Wx750Dx2300H 1180Wx750Dx2300H 1480Wx750Dx2300H
